Lo que la Arquitectura Moderna Todavía Está Aprendiendo
Cuando miramos el Panteón romano no estamos viendo solo un monumento antiguo. Estamos viendo la cúpula de concreto no reforzado más grande jamás construida — un récord que lleva casi dos milenios sin ser superado. Y lo que sostiene esa cúpula no son vigas, no es acero, no es tecnología digital: es una comprensión profunda de la geometría, los materiales y la gravedad.
Este análisis recorre cuatro dimensiones del Panteón: la lógica estructural de su cúpula, la composición química del opus caementicium, la comparativa entre el concreto romano y el Portland moderno, y la cronología de los intentos de comprensión y replicación del material.
01. Análisis Estructural de la Cúpula
El Panteón, construido entre los años 118 y 125 d.C. bajo el mandato del emperador Adriano, tiene un diámetro interior de 43,3 metros — exactamente igual a la altura desde el suelo hasta el óculo. El edificio inscribe en su interior una esfera perfecta. Este dato no es casual: refleja una geometría deliberada que equilibra fuerzas de compresión sin necesidad de ningún tipo de refuerzo metálico.
La cúpula pesa aproximadamente 4.535 toneladas métricas. Esta carga descansa sobre el anillo de dovelas que rodea el óculo de 9,1 metros y se transfiere, mediante ocho bóvedas de cañón embebidas en el muro del tambor, hacia ocho pilares que distribuyen el empuje hacia la cimentación.
La lógica del óculo
El óculo — apertura circular de 8,2 metros de diámetro en la cima de la cúpula — no es un elemento ornamental ni un error de diseño. Es el dispositivo estructural que hace posible la cúpula. Al eliminar la masa en el punto de mayor concentración de tensiones de tracción, los ingenieros romanos convirtieron lo que hubiera sido el punto débil de la estructura en su punto de alivio.
La cúpula funciona por compresión pura, igual que un arco: cada sección empuja contra la siguiente, transfiriendo las cargas hacia abajo y hacia los lados, donde el tambor las absorbe.
Gradiente de materiales: la ingeniería del peso
Uno de los aspectos más sofisticados de la cúpula es la variación intencional del peso de los materiales a lo largo de su sección vertical. El espesor varía de 6,4 metros en la base a 1,2 metros alrededor del óculo. Simultáneamente, los áridos del concreto se vuelven progresivamente más livianos hacia la cima:
- Base de la cúpula: travertino y ladrillo cocido, materiales densos de alta resistencia a compresión.
- Zona media: toba volcánica y ladrillo, materiales de densidad intermedia.
- Zona superior: escoria volcánica porosa y piedra pómez, materiales extremadamente ligeros.
- Anillo del óculo: en las capas más altas se incorporaron pequeñas ánforas de cerámica vacías, creando cámaras de aire en la masa de concreto.
Los casetones: función estructural y óptica
Los 140 casetones — cinco anillos de 28 paneles rehundidos cada uno — son frecuentemente descritos como decoración. En rigor, tienen una función estructural verificada: eliminan masa donde no es necesaria, reduciendo el peso total sin comprometer la geometría de compresión. Estudios de 1986 estimaron que los casetones extraen menos del 5% del peso total de la cúpula, pero su contribución es real.
Adicionalmente, los casetones aceleran el proceso de carbonatación del concreto durante el fraguado: al aumentar la superficie expuesta al aire, facilitan la reacción entre el hidróxido de calcio del cemento y el dióxido de carbono atmosférico, formando carbonato de calcio y endureciendo el conjunto.
Los casetones disminuyen de tamaño a medida que se acercan al óculo. Este efecto de perspectiva forzada hace que la cúpula parezca más alta de lo que realmente es, amplificando la sensación de escala interior.
El tambor: el anclaje del sistema
El muro cilíndrico que sostiene la cúpula tiene 6,4 metros de espesor. Pero ese espesor no es macizo: en el interior del muro hay ocho bóvedas de cañón y una serie de arcos de descarga que canalizan las cargas hacia los ocho pilares principales alineados con los nichos interiores. Entre estos pilares, el muro está efectivamente hueco, lo cual reduce el peso total sin comprometer la capacidad portante.
02. Composición del Opus Caementicium
El opus caementicium — término latino que significa literalmente "obra de cascajo" — es el material constructivo con el que Roma transformó la arquitectura del mundo antiguo. En uso generalizado desde aproximadamente el año 150 a.C., permitió la construcción de cúpulas, bóvedas, puertos y acueductos de una escala que ninguna civilización anterior había logrado.
Su composición difiere fundamentalmente del concreto moderno, y esa diferencia explica por qué estructuras romanas construidas hace dos milenios siguen en pie mientras edificaciones modernas en entornos marinos se deterioran en cuestión de décadas.
Los ingredientes
La fórmula básica del opus caementicium de uso marino consiste en tres componentes principales:
Cal viva (óxido de calcio). Obtenida por calcinación de caliza a temperaturas de entre 800 y 900 °C. Los romanos usaban una técnica de mezclado en caliente: la cal viva se combinaba directamente con los otros ingredientes sin apagar previamente, generando una reacción exotérmica que alcanzaba temperaturas de 80 a 100 °C en el interior de la masa. Este proceso, documentado en 2023 por el MIT, produce fragmentos de cal sin reaccionar — llamados clastos de cal — que se distribuyen por el concreto y actúan como depósitos de material reactivo para la autorreparación futura.
Pozzolana (ceniza volcánica del Campi Flegrei). Este es el ingrediente diferencial. La pozzolana — nombre derivado de la ciudad de Pozzuoli, cerca del Vesubio — es una ceniza volcánica rica en sílice y alúmina reactivas. Cuando reacciona con la cal y el agua, produce silicatos de calcio hidratados (C-S-H) y, de forma más característica, silicoaluminatos de calcio hidratados (C-A-S-H), que son los compuestos cementantes fundamentales de la estructura.
Agua de mar y áridos. Para las estructuras marinas, los romanos usaban agua de mar directamente. Lejos de deteriorar el material, el agua de mar activa reacciones secundarias que producen minerales adicionales — phillipsita y tobermorfita aluminosa — en los poros y microfisuras del concreto.
El mecanismo de autorreparación
El descubrimiento científico más significativo sobre el opus caementicium fue publicado en 2017 por Marie Jackson de la Universidad de California en Berkeley, y ampliado en 2023 en Science Advances con la participación del MIT.
El mecanismo funciona así:
- A lo largo de décadas y siglos, el agua se filtra a través de las microfisuras que inevitablemente se forman en cualquier material sólido sometido a ciclos de carga y temperatura.
- Esta agua disuelve aluminio y silicio de la ceniza volcánica embebida en la masa de concreto.
- Los iones disueltos migran hacia las fisuras y allí cristalizan formando tobermorfita aluminosa (Al-tobermorfita), un mineral de extraordinaria resistencia a la fractura.
- Las fisuras no solo dejan de propagarse: se rellenan desde adentro hacia afuera. El material se autorrepara.
El proceso es extraordinariamente lento: opera en escalas de décadas a siglos. Muestras tomadas de estructuras de más de 1.500 años mostraron una microestructura más cristalina y densa que muestras más recientes de los mismos sitios.
La tobermorfita: el mineral que cambia todo
La tobermorfita aluminosa es excepcionalmente difícil de producir artificialmente: requiere condiciones muy específicas de temperatura, pH y composición química que el proceso romano alcanza de forma natural, pero que los laboratorios modernos no logran reproducir a 20 °C.
La tobermorfita no solo rellena fisuras: al crecer en placas entrelazadas dentro de la masa de concreto, refuerza la interfaz entre el árido y el mortero. En el concreto Portland moderno, esta interfaz es precisamente el punto más débil y la ruta preferida de propagación de fisuras. En el opus caementicium, esa interfaz se convierte en un refuerzo.

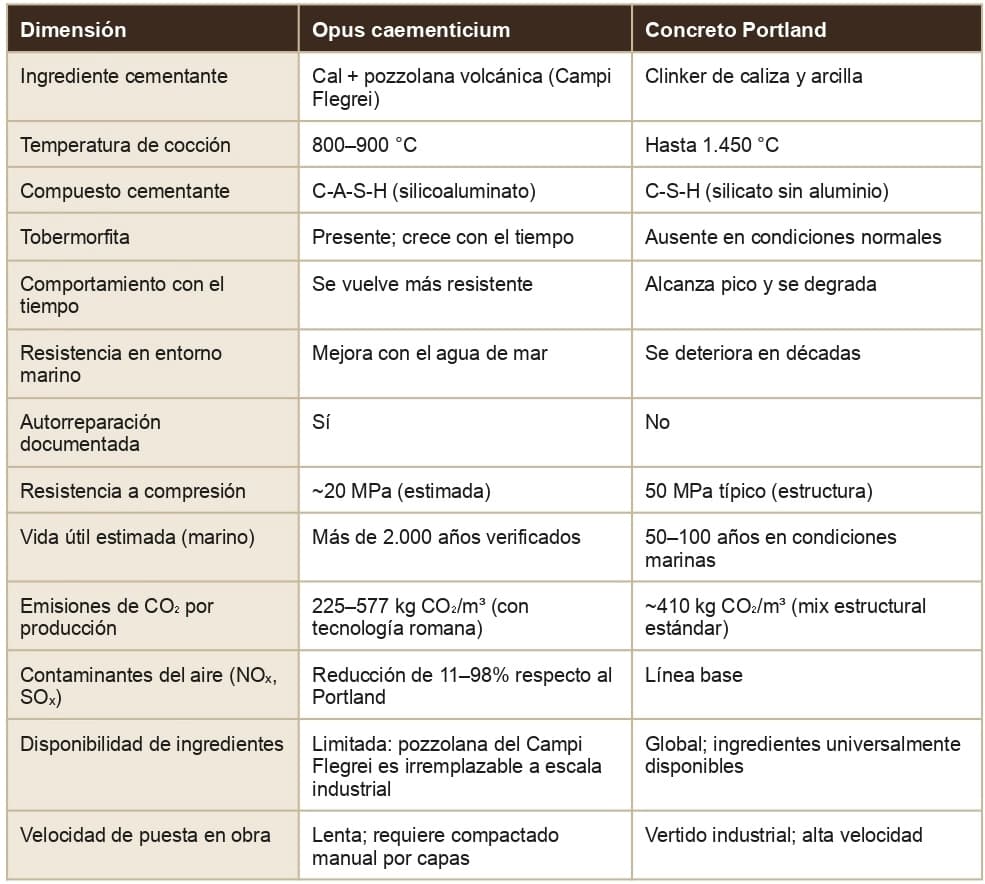

03. Comparativa: Opus Caementicium vs Concreto Portland
La paradoja de las emisiones
Contrariamente a la intuición generalizada, reproducir la fórmula romana con tecnología actual no produce menos CO2 por volumen que el Portland estándar, y en algunos escenarios produce más. Esto se debe a la ineficiencia térmica de los hornos de cal romana.
Sin embargo, la distinción crucial es la durabilidad: si un elemento de concreto romano dura 2.000 años frente a los 50-100 años de uno moderno en entorno marino, la huella ambiental total por unidad funcional de servicio es radicalmente diferente. La sostenibilidad no puede medirse solo en la producción, sino en el ciclo de vida completo.
Lo que no se puede replicar industrialmente
El obstáculo principal para una adopción masiva del opus caementicium es geológico: la pozzolana del Campi Flegrei tiene una composición mineralógica específica que no está disponible en muchas regiones del mundo y no puede reproducirse artificialmente a escala industrial.
Investigadores del MIT y Berkeley trabajan actualmente en el desarrollo de cementos híbridos que combinen la reactividad puzolánica con materiales locales — cenizas volantes, escorias de alto horno — para aproximar las propiedades de autorreparación sin depender de la geología específica de Nápoles.
04. Cronología: 2.000 Años de Intentos
Desde la construcción hasta la pérdida del conocimiento
Ca. 150 a.C. — El opus caementicium entra en uso generalizado en Roma. El arquitecto Vitruvio describe la fórmula en De Architectura: alaba la ceniza volcánica que "se convierte en piedra sola cuando la toca el mar", sin entender el mecanismo químico.
118-125 d.C. — Construcción del Panteón bajo Adriano. Combina la cúpula más grande jamás construida en concreto no reforzado con una precisión geométrica sin precedentes. No ha sido superado en su categoría.
Siglos IV-V d.C. — Con la fragmentación del Imperio Romano de Occidente y el colapso de las redes comerciales mediterráneas, el flujo de pozzolana se interrumpe. El conocimiento empírico de la mezcla se pierde con la desintegración de la continuidad cultural.
609 d.C. — El Panteón es consagrado como iglesia cristiana (Santa Maria ad Martyres) por el Papa Bonifacio IV. Esta conversión es la razón principal de su supervivencia: protegido por el uso religioso continuo, nunca fue demolido para reutilizar sus materiales.
La edad de los intentos fallidos
Siglos XV-XIX — Arquitectos del Renacimiento y el Barroco observan las estructuras romanas sin herramientas científicas adecuadas. Brunelleschi estudia el Panteón antes de construir la cúpula de Santa Maria del Fiore en Florencia (terminada en 1436), que supera el récord de diámetro después de 1.300 años. Sin embargo, la cúpula de Florencia requiere refuerzos de piedra arenisca y un ingenioso sistema de anillos de compresión que el Panteón no necesita.
1824 — El ingeniero inglés Joseph Aspdin patenta el cemento Portland, obtenido calcinando caliza y arcilla a 1.450 °C. Es el punto de partida del concreto moderno. La fórmula es diferente en todo lo fundamental al opus caementicium.
Siglo XIX — Las grandes potencias industriales construyen infraestructuras portuarias con concreto Portland. Muchas de estas estructuras, expuestas al agua de mar, comienzan a mostrar deterioro en pocas décadas. El contraste con las estructuras romanas — que mejoran con el tiempo — no se explica hasta más de un siglo después.
El siglo de los descubrimientos científicos
1981 — Massazza y Pezzuoli publican el primer análisis sistemático de las enseñanzas del concreto romano para la práctica constructiva moderna. Las herramientas analíticas disponibles no permiten aún identificar el mecanismo de autorreparación.
2010 — Marie Jackson publica el primer estudio de la ceniza volcánica romana, estableciendo la procedencia geológica precisa de la pozzolana utilizada en las estructuras del período imperial.
2013 — Jackson y el físico Paulo Monteiro publican los primeros análisis de difracción de rayos X y microscopía electrónica de muestras de concreto marino romano. Identifican la tobermorfita aluminosa como mineral activo en la matriz.
2017 — Jackson publica en American Mineralogist el mecanismo completo de formación de tobermorfita y phillipsita: el material no solo resiste el deterioro, sino que mejora activamente su microestructura a lo largo de siglos.
2023 — El equipo del Dr. Admir Masic del MIT publica en Science Advances el estudio del método de mezclado en caliente: confirma que los clastos de cal son el mecanismo de autorreparación del material.
2025 — Daniela Martínez y su equipo publican en iScience el primer análisis de ciclo de vida comparativo. Las emisiones por volumen son similares, pero la durabilidad superior cambia radicalmente el cálculo por unidad funcional de servicio.
Hay una especie de polvo que, por su naturaleza, produce resultados asombrosos. Se encuentra en la vecindad de Baiae y en las tierras de los municipios alrededor del Vesubio. Mezclado con cal y cascajo, no solo proporciona firmeza a los edificios ordinarios, sino que incluso cuando se construyen muelles en el mar, se solidifica bajo el agua.
Referencias
- Cowan, H. J. The Master Builders. Wiley, 1977.
- Ward-Perkins, J. B. Roman Imperial Architecture. Yale University Press, 1981.
- Mark, R. & Hutchinson, P. "On the Structure of the Roman Pantheon." Art Bulletin, 68(1), 1986.
- Jackson, M. D. et al. "Phillipsite and Al-tobermorite mineral cements produced through low-temperature water-rock reactions in Roman marine concrete." American Mineralogist, vol. 102, 2017.
- Masic, A. et al. "Hot mixing: Mechanistic insights into the durability of ancient Roman concrete." Science Advances, vol. 9, 2023.
- Martínez, D. et al. "How sustainable was Ancient Roman concrete?" iScience (Cell Press), vol. 28, 2025.
- Engineering Rome / Stanford University. "Studying Domes: Engineering of the Roman Pantheon and Brunelleschi's Duomo."
- Vitruvio, Marco. De Architectura, Libro II, ca. 25 a.C.
Contenido creado por ArquiSara con fines de divulgación y educación arquitectónica.
